Name: TreeSystem Modul de structură pentru fixare la sol SET 42 PV
Brand: TreeSystem

Descriere

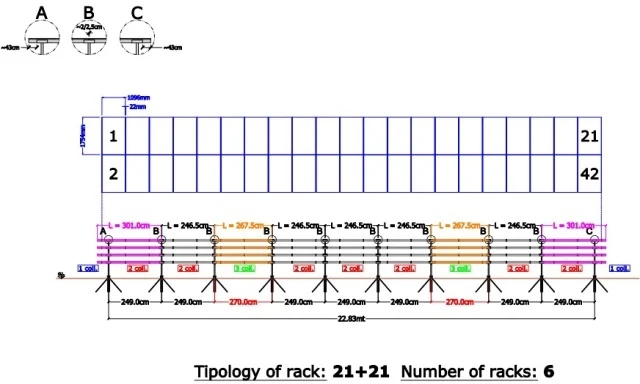

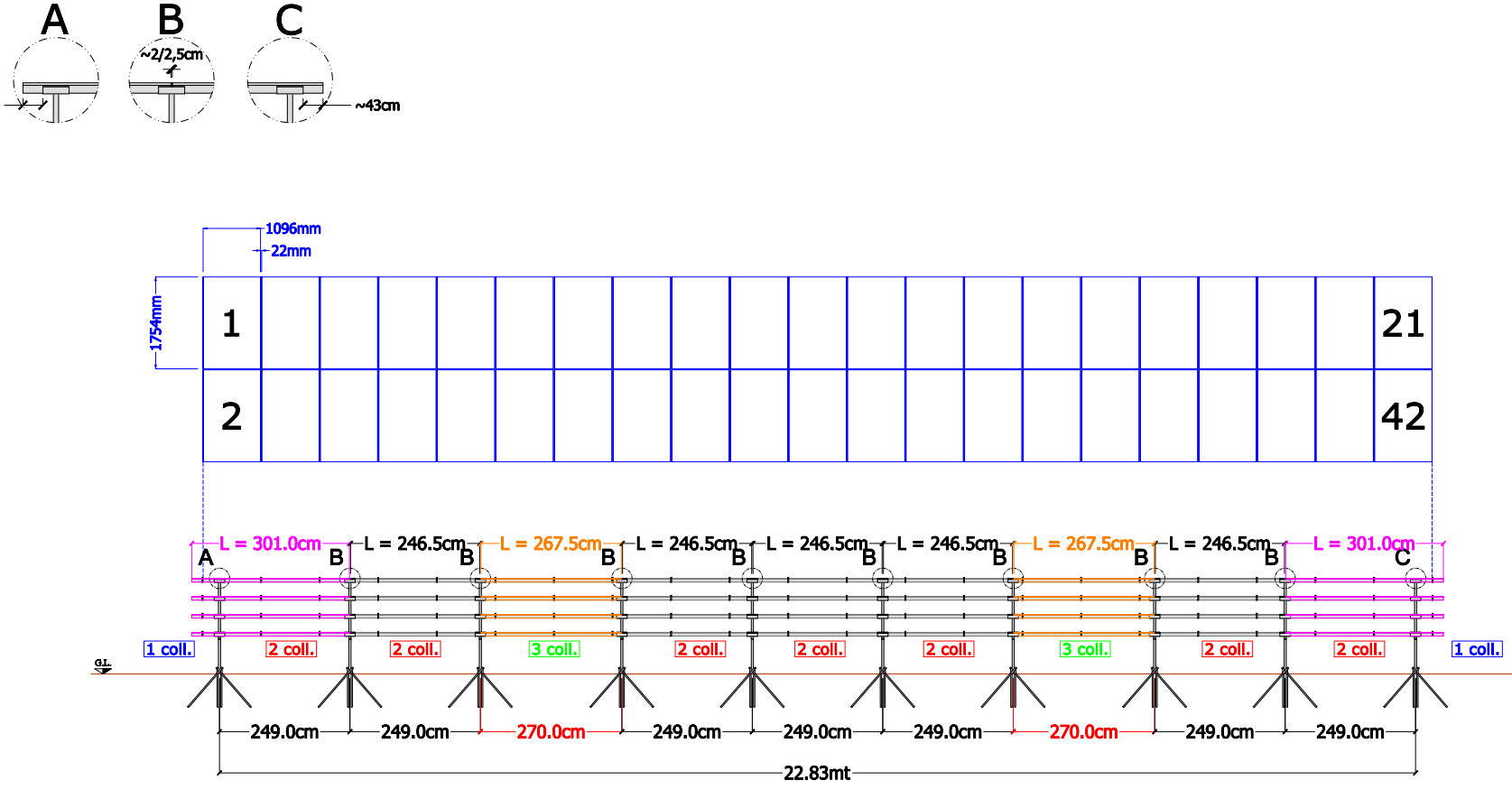

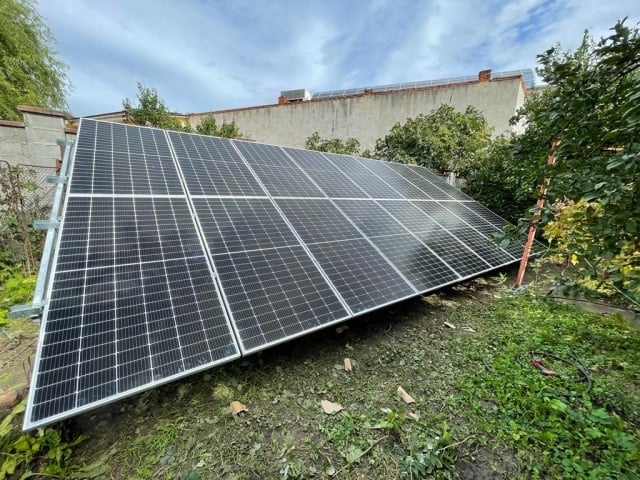

Modulul TreeSystem este o structură metalică fixă pentru montaj la sol, configurată pentru 42 de panouri fotovoltaice, dispuse în format 21 + 21: două rânduri a câte 21 module montate în poziție landscape. Structura este proiectată pentru panouri cu dimensiunea de 1.754 × 1.096 × 35 mm și puterea unitară de 450 W, rezultând o putere instalată de 18,90 kWp

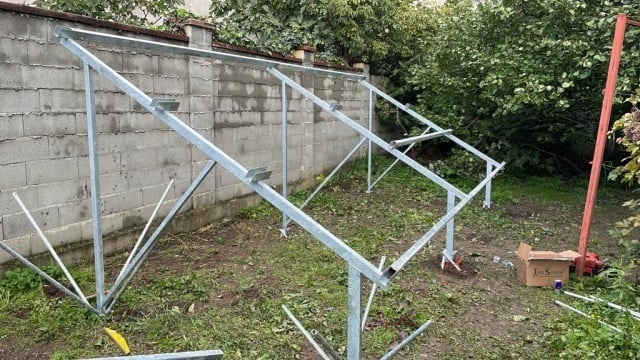

Ansamblul are un unghi fix de înclinare de 30° și este format din 10 rame structurale, care constituie elementele principale de rezistență. Ramele susțin patru linii de profile orizontale, dimensionate și poziționate pentru a prelua panourile, încărcările din vânt, zăpadă și greutatea proprie a sistemului.

Profilele orizontale sunt livrate în trei dimensiuni: 8 profile cu lungimea de 3.010 mm, 8 profile cu lungimea de 2.675 mm și 20 profile cu lungimea de 2.465 mm. Acestea se fixează de ramele structurale cu 288 șuruburi autoforante, conform detaliilor de montaj din manual. La îmbinările profilelor, strângerea șuruburilor autoforante trebuie realizată controlat, cu un cuplu maxim indicat de 7–8 Nm.

Fixarea panourilor se realizează printr-un sistem de 88 coliere de prindere, montate pe profilele orizontale înainte de fixarea acestora pe cadre. Colierele susțin elementele de prindere ale modulelor: 80 profile Omega, utilizate la îmbinările dintre panouri, și 8 profile Zet, utilizate la capetele șirurilor. Pentru fiecare punct de fixare este prevăzut un set format din șurub M8 × 20 și piuliță flanșată M8, rezultând câte 88 bucăți din fiecare. Cuplul de strângere pentru aceste prinderi este de maximum 10 Nm, cu respectarea instrucțiunilor producătorului panourilor fotovoltaice.

Ancorarea structurii se efectuează direct în sol, fără fundații clasice din beton. Fiecare ramă este ancorată cu patru inserții frontale și patru inserții posterioare. Pentru un rack complet sunt necesare 40 ancore Ø25, L = 730 mm, montate în partea frontală, și 40 ancore Ø25, L = 1.190 mm, montate în partea din spate. Ancorele se introduc în sol după poziționarea, alinierea și nivelarea finală a structurii.

Componența modulului – necesar pentru un rack de 42 panouri

Nr.	Componentă	Specificație	Necesar / rack
1	Rame structurale	Cadre de susținere la 30°	10 buc.
2	Profile orizontale	L = 3.010 mm	8 buc.
3	Profile orizontale	L = 2.675 mm	8 buc.
4	Profile orizontale	L = 2.465 mm	20 buc.
5	Coliere de fixare	„Collars”, pentru susținerea punctelor de prindere ale panourilor	88 buc.
6	Profile Omega	Cleme pentru îmbinările dintre module	80 buc.
7	Profile Zet	Cleme de capăt pentru primul și ultimul modul din fiecare șir de prindere	8 buc.
8	Șuruburi M8 × 20	Pentru montarea profilului Omega/Zed pe colier	88 buc.
9	Piulițe flanșate M8	Pentru șuruburile M8 × 20	88 buc.
10	Ancore de fixare în sol, față	Ø25, L = 730 mm	40 buc.
11	Ancore de fixare în sol, spate	Ø25, L = 1.190 mm	40 buc.
12	Șuruburi autoforante	Pentru fixarea profilelor orizontale de ramele structurale	288 buc.
