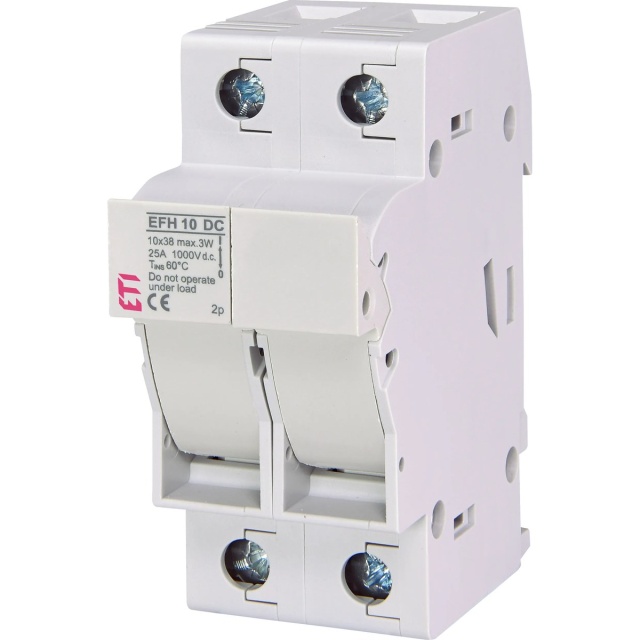

Soclu pentru Siguranțe Fuzibile DC 2P ETI EFH 10

Soclu pentru Siguranțe Fuzibile DC 2P ETI EFH 10 (Cod 002540203)

ETI EFH 10 2P este un soclu port-siguranță destinat instalațiilor fotovoltaice, proiectat pentru montarea siguranțelor fuzibile cilindrice CH10×38 gPV utilizate la protecția stringurilor de panouri solare pe partea de curent continuu (DC). Acesta se montează pe șină DIN în tablourile de distribuție DC și asigură o conexiune sigură și fiabilă pentru protecția circuitelor fotovoltaice.

Bun de știut

✔ Se montează pe șină DIN de 35 mm în tabloul de protecție DC al sistemului fotovoltaic.
✔ Compatibil cu siguranțele fuzibile CH10×38 mm gPV din gama ETI.
✔ Permite conectarea cablurilor rigide sau multifilare cu secțiuni între 1 și 25 mm².
✔ Categoria de utilizare DC-20B permite conectarea și deconectarea numai în absența sarcinii electrice.
✔ Se utilizează câte un soclu pentru fiecare string fotovoltaic protejat.

Caracteristici principale

• Model: Soclu pentru Siguranțe Fuzibile DC 2P ETI EFH 10
• Cod ETI: 002540203
• Tip: bază de siguranțe / separator pentru siguranțe fuzibile gPV
• Dimensiune siguranță compatibilă: 10 × 38 mm (seria CH)
• Curent nominal: 25 A maxim
• Tensiune nominală: 1000 V DC
• Număr poli: 2

Specificații tehnice

• Categorie de utilizare: DC-20B (operare fără sarcină)
• Secțiune borne conectare: 1 – 25 mm²
• Tip montaj: șină DIN 35 mm
• Grad de protecție: IP20
• Temperatură de funcționare: -5°C până la +40°C
• Standarde: IEC 60947-1, IEC 60947-3, UL 4248-1, UL 4248-19
• Certificare UL: E356295
• Greutate: 123 g

Rol în sistemul fotovoltaic

Soclul ETI EFH 10 reprezintă suportul de montaj al siguranțelor fuzibile gPV și permite protejarea fiecărui string fotovoltaic împotriva:

• curenților inverși între stringuri;
• scurtcircuitelor pe partea de curent continuu;
• supraîncălzirii cablurilor și a componentelor instalației.

În cazul unui defect, siguranța fuzibilă se întrerupe controlat și izolează circuitul afectat, prevenind deteriorarea echipamentelor din aval.

Avantaje

✔ Compatibil cu întreaga gamă de siguranțe ETI CH10×38 gPV.
✔ Montaj rapid și sigur pe șină DIN.
✔ Capacitate de lucru până la 1000 V DC.
✔ Borne pentru cabluri cu secțiuni mari, specifice instalațiilor fotovoltaice.
✔ Construcție robustă și certificări internaționale pentru utilizare profesională.
