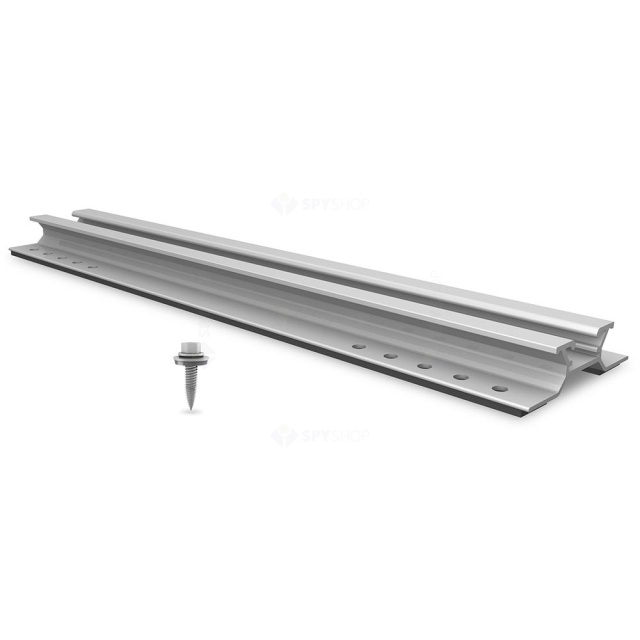

Sistem de fixare K2 Systems MiniRail 2002341

Sistem de montaj K2 2002341 MiniRail System

Domeniu de aplicare

Sistem de montaj destinat instalării panourilor fotovoltaice pe:

• acoperișuri înclinate cu tablă cutată (trapezoidală);
• panouri tip sandwich.

Caracteristici generale

• Tip acoperiș: tablă trapezoidală și panouri sandwich.
• Înclinația acoperișului: 5° – 75°.
• Tip de fixare: prindere directă în învelitoare cu șuruburi autofiletante pentru tablă subțire.

Cerințe tehnice

• Grosime minimă tablă:
  • oțel: ≥ 0,4 mm;
  • aluminiu: ≥ 0,5 mm.
• Panouri sandwich: este necesară aprobarea producătorului panoului.
• Lățime minimă a nervurii (crestei): ≥ 22 mm.
• Distanța dintre nervuri: 101 – 350 mm, în funcție de lățimea nervurii.
• Suprafața plană în jurul orificiului de fixare: Ø ≥ 20 mm.
• Înălțimea ramei modulului fotovoltaic: 30 – 50 mm.
• Orientarea modulelor: verticală (portret) sau orizontală (landscape).

Materiale

• Aluminiu:
  • EN AW-6063 T66;
  • EN AW-6082 T6.
• Garnitură de etanșare:
  • EPDM.

Dimensiuni profil MiniRail

• Lățime (W): 78,2 mm
• Înălțime (H): 23 mm
• Lungime (L): 385 mm

Avantaje

• Montaj rapid și simplu, direct pe tablă trapezoidală.
• Număr redus de componente.
• Compatibil cu module fotovoltaice cu ramă între 30 și 50 mm.
• Potrivit pentru aplicații rezidențiale, comerciale și industriale.
• Rezistență ridicată la coroziune datorită utilizării aluminiului și garniturilor EPDM.

Aplicații recomandate

• Sisteme fotovoltaice pe hale industriale.
• Clădiri comerciale și agricole.
• Acoperișuri metalice rezidențiale cu tablă trapezoidală sau panouri sandwich.
