Set conectori MC4 tip Y Q Solar pentru paralelizare string-uri
41,00 RON
(TVA inclus)
33,88 RON
(fara TVA)
Costurile de livrare nu sunt incluse
Descriere

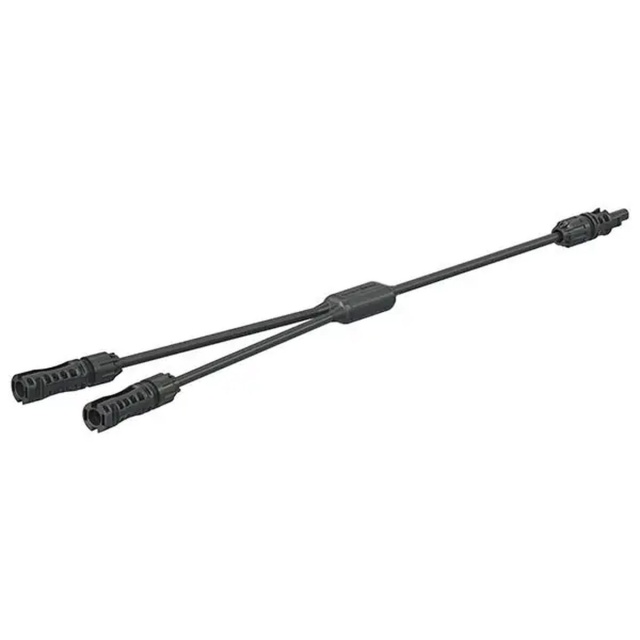

Conectori set MC4 tip Y cablu flexibil — paralelizare string-uri PV
Set de conectori MC4 tip Y pentru conectarea în paralel a două string-uri fotovoltaice la o singură intrare pe invertor sau cutie DC. Configurație utilă când invertorul are puține MPPT-uri sau când se dorește combinarea panourilor identice fizic (aceeași putere, aceeași orientare).
Pentru ce este destinat
- Combinarea în paralel a 2 string-uri identice pe aceeași intrare MPPT a invertorului
- Extinderea sistemelor existente — adăugarea de panouri fără înlocuirea invertorului
- Sisteme rezidențiale mici (3-5 kWp) unde invertorul are doar 1-2 MPPT
- Conectarea panourilor de pe orientări identice pe același tracker MPPT
Specificații tehnice
| Parametru | Valoare |
|---|---|
| Tip conector | MC4 (multi-contact 4 mm) — standard PV global |
| Configurare | Y (3-in-1): 2 intrări → 1 ieșire (paralel) |
| Compatibilitate cabluri | Cabluri fotovoltaice 4-6 mm² (16-12 AWG) |
| Tensiune nominală DC | 1000 V (TÜV) / 1500 V (UL) |
| Curent nominal | 30 A |
| Material contact | Cupru placat cu argint |
| Material carcasă | PA66 (poliamidă) UL94-V0 (auto-stingător) |
| Grad protecție | IP67/IP68 |
| Temperatură operare | -40 °C ÷ +85 °C |
| Rezistență la UV | Da (conform IEC 61730) |
| Standarde | EN 50521, IEC 62852, TÜV |
| Setul conține | 1 conector Y mamă + 1 conector Y tată (1 pereche) |
Cum se folosește
- Verificați că cele două string-uri au caracteristici electrice identice (Voc, Vmpp, Isc, Impp)
- Conectați conectorul Y mamă (3-in-1) la intrarea pozitivă a invertorului/cutiei DC
- Cele două intrări ale Y-ului se conectează la polul pozitiv al fiecărui string
- Repetați procedura cu conectorul Y tată pe polul negativ
- Verificați polaritatea cu multimetru ÎNAINTE de a conecta la invertor
Avertismente critice de siguranță
- NU paralelizați string-uri cu Voc / Vmpp diferite — string-ul cu tensiune mai mare se va descărca în cel cu tensiune mai mică (curenți inversi care pot deteriora panourile)
- NU paralelizați mai mult de 2 string-uri fără cutie DC cu siguranțe fuzibile pe fiecare string (pentru protecție împotriva curenților inversi în caz de scurt-circuit pe un string)
- Pentru 3+ string-uri în paralel: folosiți o cutie de combinare DC cu siguranțe fuzibile gPV per string
- Conectarea/deconectarea trebuie făcută doar în lipsă de sarcină (noaptea sau cu sistem deconectat)
- Asigurați-vă că capacitatea de curent a invertorului acceptă suma curenților celor 2 string-uri (Imax_MPPT ≥ 2 × Impp_string)
Conținut pachet
- 1 conector Y MC4 (1 mamă, 2 tată) pentru polul pozitiv
- 1 conector Y MC4 (1 tată, 2 mamă) pentru polul negativ
- Garnituri etanșare incluse
