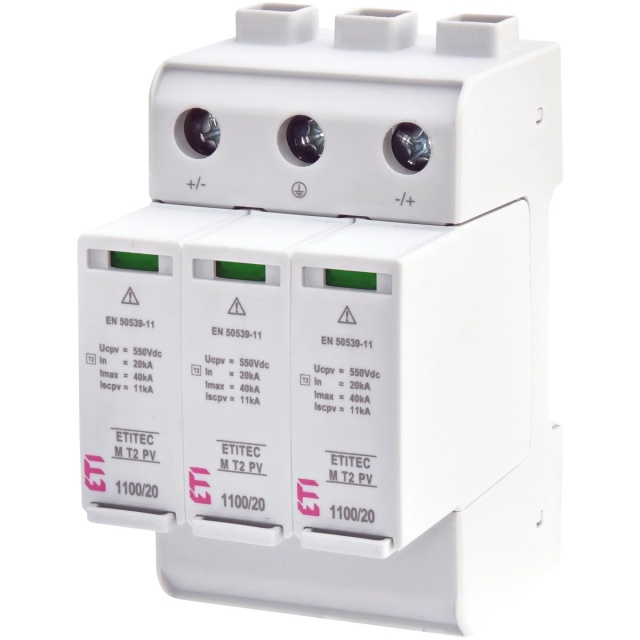

Descărcător de supratensiune PV ETI ETITEC M T2 PV 1100/20 Y

Descărcător de supratensiune PV ETI ETITEC M T2 PV 1100/20 Y (Cod 002440515)

ETI ETITEC M T2 PV 1100/20 Y este un descărcător de supratensiune (SPD) dedicat instalațiilor fotovoltaice pe curent continuu (DC), conceput pentru protecția stringurilor de panouri solare împotriva supratensiunilor atmosferice și de comutație. Face parte din clasa T2 (Tip 2) conform IEC 61643-31, fiind destinat protecției secundare a echipamentelor fotovoltaice.

Dispozitivul acționează prin limitarea și descărcarea vârfurilor de tensiune către împământare, înainte ca acestea să ajungă la invertor sau alte componente sensibile ale sistemului.

Ce îl recomandă

✔ Protejează echipamentele sensibile din sistemele fotovoltaice (invertor, optimizatoare, electronice de control) împotriva supratensiunilor atmosferice indirecte și a celor de comutație.

✔ Reduce nivelul de tensiune tranzitorie până la aproximativ 3,8 kV, protejând izolația echipamentelor conform cerințelor pentru sisteme fotovoltaice.

✔ Tehnologie cu varistoare MOV (Metal Oxide Varistor) – permite absorbția repetată a supratensiunilor, până la atingerea limitei de energie admisă.

✔ Indicator vizual de stare – semnalizare clară: verde (funcțional) / roșu (înlocuire necesară).

✔ Construcție modulară pentru montaj rapid pe șină DIN.

Caracteristici principale

• Model: ETI ETITEC M T2 PV 1100/20 Y
• Cod ETI: 002440515
• Tip dispozitiv: descărcător de supratensiune (SPD PV)
• Clasă: T2 (IEC 61643-31)
• Tip curent: DC (pentru instalații fotovoltaice)
• Tensiune de lucru continuă (Uc): 1100 V DC
• Curent nominal descărcare (In, 8/20 µs): 20 kA
• Curent maxim descărcare (Imax, 8/20 µs): 40 kA

Specificații tehnice

• Nivel de protecție (Up): 3,8 kV
• Capacitate de scurtcircuit: 11 kA
• Configurație: Y (3 module – 2 poli + împământare)
• Tehnologie: MOV (varistor oxid metal)
• Număr module: 3
• Adâncime de montaj: 70 mm
• Grad de protecție: IP20
• Tip montaj: șină DIN 35 mm
• Greutate: 396 g

Domenii de utilizare

• protecția stringurilor fotovoltaice DC;
• sisteme fotovoltaice rezidențiale și comerciale;
• instalații solare cu invertoare string sau hibride;
• protecție suplimentară în zone cu risc de descărcări atmosferice;
• tablouri DC fotovoltaice (combiner box-uri).

Rol în sistem

Acest dispozitiv funcționează ca o barieră de protecție pentru partea DC a instalației fotovoltaice, interceptând supratensiunile înainte ca acestea să ajungă la invertor sau la cablurile sensibile. Energia periculoasă este deviată controlat către împământare, reducând riscul de avarii majore.
